Apraksts

Tehniskie parametri

Vispārīgs ievads

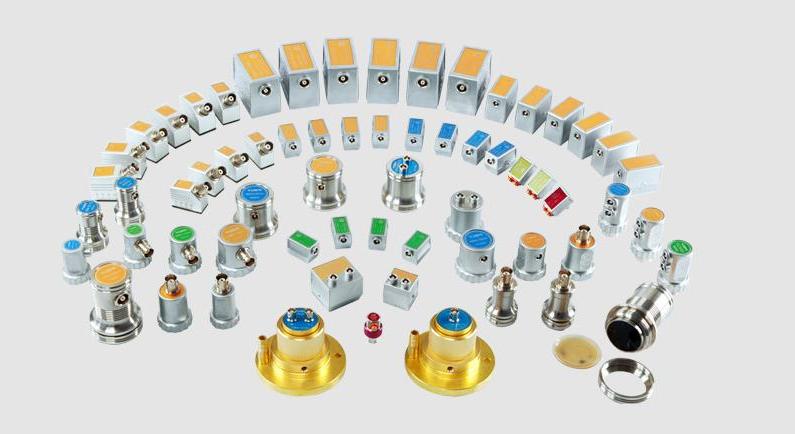

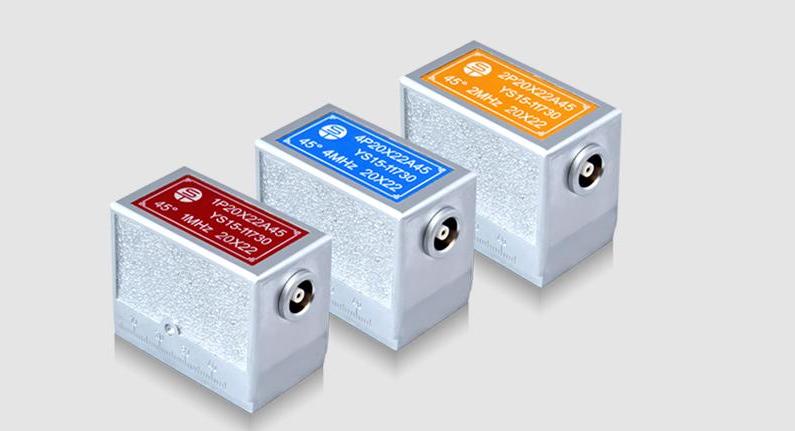

YUSHI šķērsviļņu leņķa staru zondi plaši izmanto defektu noteikšanai vai metināšanas pārbaudei, piemēram, plaisām, caurumiem un porām. Šķērsviļņu pēc tam atspoguļo pārbaudes objekta trūkumi. Salīdzinot ar garenvirziena viļņiem, bīdes viļņiem ir mazāks vājināšanās un īsāks viļņa garums, kas padara tos spējīgus atklāt mazākus defektus. YUSHI var nodrošināt klientiem dažādas frekvenču šķērsviļņu zondes un nodrošināt OEM pakalpojumus.

Darbības princips

Bīdes viļņa slīpā zonde ir šķērsviļņu noteikšana, kas ir zonde ar krišanas leņķi starp pirmo kritisko leņķi un otro kritisko leņķi, un refrakcijas vilnis ir tīrs bīdes vilnis, ko galvenokārt izmanto, lai noteiktu defektus, kas ir perpendikulāri noteikšanai. virsmas vai noteiktā leņķī, un to plaši izmanto metināto šuvju, cauruļu un kalumu noteikšanā

Kāpēc YUSHI Tranverse Wave Probe ir jutīgāka?

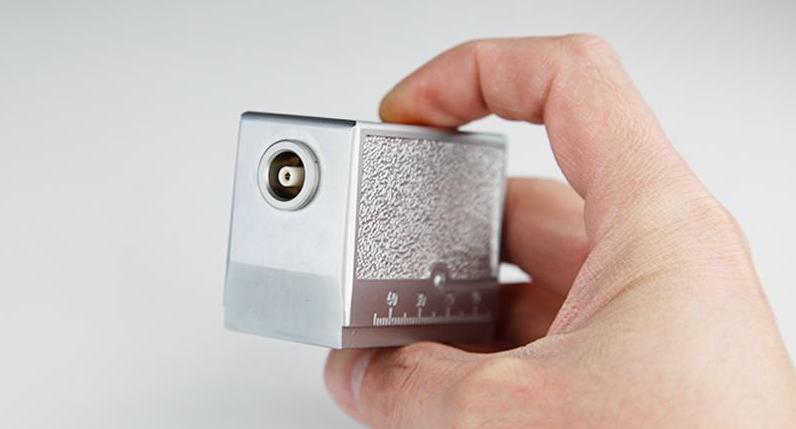

● Pieņemiet pjezoelektriskās vafeles, kas izgatavotas no kompozītmateriāliem

● Atlasāms savienotājs

● Virsmas anodiskās oksidācijas process

● PMMA valkājams zondes ķīlis

Šķērsviļņu zondes pielietojums

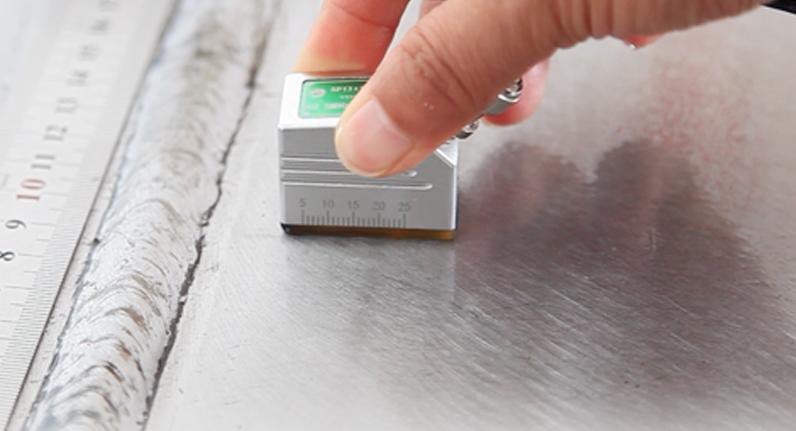

Vispārējās metināšanas plaisas Pārbaude

Cauruļvadi, spiedtvertnes

Ass, liešana, kalšana

Dzelzceļa riteņi un sliedes

Sūkņi, vārstu uzmavas

Turbīnu lāpstiņas

Zondes specifikācija

Modelis	Biežums	Elementa izmērs		Laušanas leņķis	Tuva lauka garums
Modelis	MHz	Mm.	In.	Tērauds	mm	iekšā
2.5P13x13K1	2.5	13x13	.51x.51	45 grādi	44	1.7
2.5P13x13K1.5	2.5	13x13	.51x.51	56,3 grādi	44	1.7
2.5P13x13K2	2.5	13x13	.51x.51	63,4 grādi	44	1.7
2.5P13x13K2.5	2.5	13x13	.51x.51	68,2 grādi	44	1.7
2.5P13x13K3	2.5	13x13	.51x.51	71,6 grādi	44	1.7
5P13x13K1	5	13x13	.51x.51	45 grādi	88	3.5
5P13x13K1.5	5	13x13	.51x.51	56,3 grādi	88	3.5
5P13x13K2	5	13x13	.51x.51	63,4 grādi	88	3.5
5P13x13K2.5	5	13x13	.51x.51	68,2 grādi	88	3.5
5P13x13K3	5	13x13	.51x.51	71,6 grādi	88	3.5
2.5P10x16K1	2.5	10x16	.39x.63	45 grādi	42	1.7
2.5P10x16K1.5	2.5	10x16	.39x.63	56,3 grādi	42	1.7
2.5P10x16K2	2.5	10x16	.39x.63	63,4 grādi	42	1.7
2.5P10x16K2.5	2.5	10x16	.39x.63	68,2 grādi	42	1.7
2.5P10x16K3	2.5	10x16	.39x.63	71,6 grādi	42	1.7
5P10x16K1	5	10x16	.39x.63	45 grādi	84	3.3
5P10x16K1.5	5	10x16	.39x.63	56,3 grādi	84	3.3
5P10x16K2	5	10x16	.39x.63	63,4 grādi	84	3.3
5P10x16K2.5	5	10x16	.39x.63	68,2 grādi	84	3.3
5P10x16K3	5	10x16	.39x.63	71,6 grādi	84	3.3
2.5P9x9K1	2.5	9x9	.35x.35	45 grādi	21	0.8
2.5P9x9K1.5	2.5	9x9	.35x.35	56,3 grādi	21	0.8
2.5P9x9K2	2.5	9x9	.35x.35	63,4 grādi	21	0.8
2.5P9x9K2.5	2.5	9x9	.35x.35	68,2 grādi	21	0.8
2.5P9x9K3	2.5	9x9	.35x.35	71,6 grādi	21	0.8
5P9x9K1	5	9x9	.35x.35	45 grādi	42	1.7
5P9x9K1.5	5	9x9	.35x.35	56,3 grādi	42	1.7
5P9x9K2	5	9x9	.35x.35	63,4 grādi	42	1.7
5P9x9K2.5	5	9x9	.35x.35	68,2 grādi	42	1.7
5P9x9K3	5	9x9	.35x.35	71,6 grādi	42	1.7
2.5P8x12K1	2.5	8x12	.31x.47	45 grādi	25	1.0
2.5P8x12K1.5	2.5	8x12	.31x.47	56,3 grādi	25	1.0
2.5P8x12K2	2.5	8x12	.31x.47	63,4 grādi	25	1.0
2.5P8x12K2.5	2.5	8x12	.31x.47	68,2 grādi	25	1.0
2.5P8x12K3	2.5	8x12	.31x.47	71,6 grādi	25	1.0
5P8x12K1	5	8x12	.31x.47	45 grādi	50	2.0
5P8x12K1.5	5	8x12	.31x.47	56,3 grādi	50	2.0
5P8x12K2	5	8x12	.31x.47	63,4 grādi	50	2.0
5P8x12K2.5	5	8x12	.31x.47	68,2 grādi	50	2.0
5P8x12K3	5	8x12	.31x.47	71,6 grādi	50	2.0
